La conception d'un coffrage de plancher sur chantier demande de respecter certaines règles de sécurité et de mise en œuvre.
Ce type de coffrage se compose d'un étaiement, constituant le
support, surmonté de la peau et
de l'ossature du coffrage.
Ces éléments sont mis en place du bas vers le haut puis démontés dans le sens inverse lors du décoffrage.

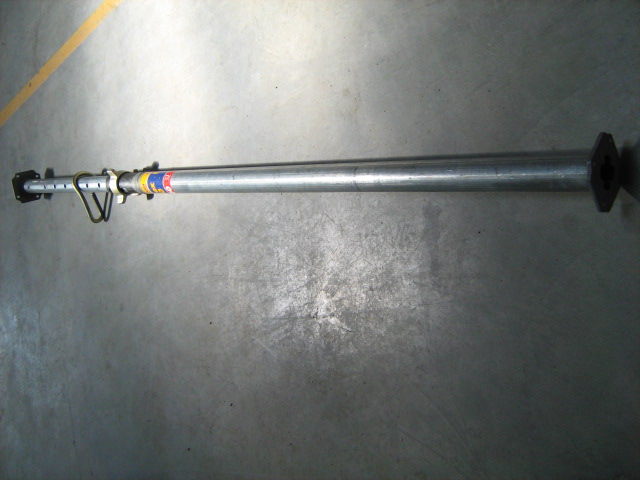

Pour des hauteurs de 4 à 5 m, l'étaiement est réalisé à l'aide d'étais tubulaires métalliques indépendants munis de trépieds et de fourches sur lesquelles viennent s’appuyer les poutrelles principales et secondaires.
L'ossature du coffrage et sa peau de coffrage viennent ensuite reposer sur ces poutrelles secondaires.
Sur les points suivants :
4) PARTIE ECRITE : ETUDE PREPARATOIRE
Questions :1) Grace au plan de l’étaiement et de vos connaissances en EdC (et plus particulièrement de celles concernant la descente de charges), nous allons vérifier si les étais utilisés peuvent reprendre les charges qui leur sont appliquées.
Repérez
sur le plan ci-dessous, l’étai le plus sollicité et représentez
la surface de plancher reprise par cet étai.
2) On
vous demande d’énumérer toutes les charges permanentes qui
s’appliquent sur votre étai, pour vous aider, on vous donne une
coupe de principe du coffrage. On vous demande de colorier les
différents éléments en les légendant.
3) On vous
demande de déterminer G (en kN) correspondant à la charge
permanente appliquée sur l’étai. On
vous donne les renseignements suivants :

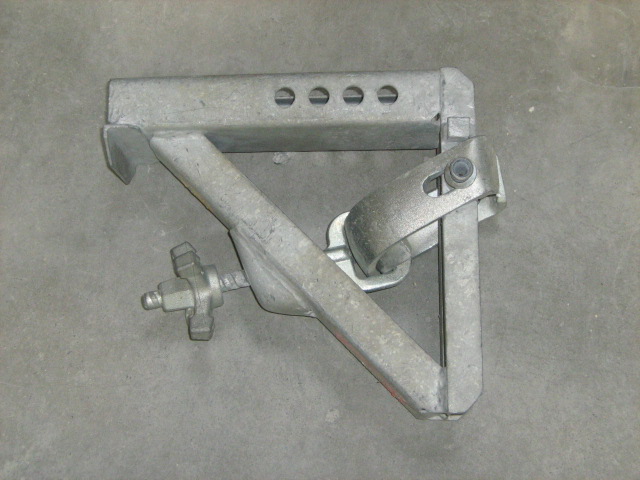

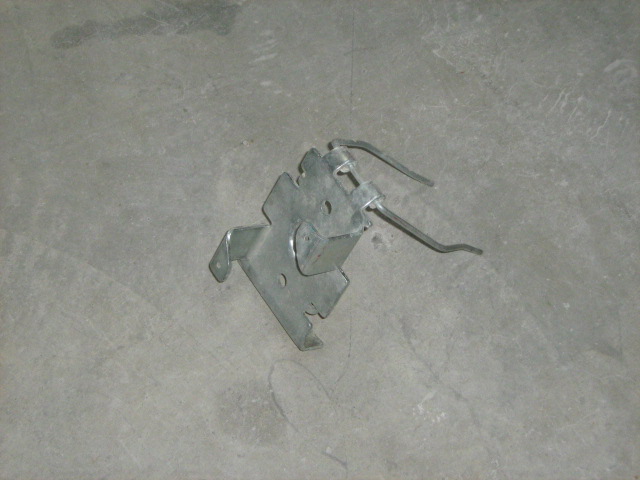

Matériel
Doka :
Travail demandé :
Après avoir repéré les différents éléments :
1) Réaliser l'implantation à l'aide d'un ruban, d'une craie et d'un cordex de vos quatre poteaux, de vos poutres et des 9 points correspondants aux axes des étais (voir phase 1).
2) Placez les trépieds sur les points correspondants aux 4 étais situés dans les angles. Calez les étais poussants dans les trépieds et bloquez les à l’aide d’un marteau. Posez sur les fourches les 2 poutrelles principales (voir phase 2)
3) On vous impose une altitude bien précise de la face supérieure de la dalle. En fonction de l’épaisseur de la dalle « e » et de l’altitude de la face supérieure de la dalle « Alt face supérieure », exprimez l’altitude de la face inférieure de la dalle « Alt face inférieure » (AN : Alt face supérieure = 2,650m et e = 0,20m ).
La face inférieure de la dalle correspond à la face supérieure de la peau de coffrage réalisée en contreplaqué. En fonction de l’épaisseur du contreplaqué « econtreplaqué », de la hauteur d’une poutrelle en bois « H » et de l’altitude de la face inférieure de la dalle « Alt face inférieure », exprimez l’altitude de la face inférieure des poutrelles principales « Alt face inférieure poutrelle principale » et complétez la coupe en faisant apparaître les différentes dimensions (A.N : econtreplaqué = 0,015m et H = 0,20m).
