La conception d'un coffrage outil de poutre sur chantier demande de respecter certaines règles de sécurité et de mise en œuvre (voir coffrage type).
Ce type de coffrage se compose d'un étaiement, constituant le
support , surmonté d’un platelage regroupant la peau et
l'ossature du coffrage.
Ces éléments sont mis en place du bas vers le haut puis démontés dans le sens inverse lors du décoffrage.
Pour des hauteurs de 4 à 5 m, l'étaiement est réalisé à l'aide d'étais tubulaires métalliques indépendants munis de trépieds et de fourches sur lesquelles viennent s’appuyer les poutrelles principales et secondaires.
L'ossature du coffrage et sa peau de coffrage viennent ensuite reposer sur ces poutrelles secondaires.
Sur les points suivants :
4) PARTIE ECRITE : ETUDE PREPARATOIRE
Questions :
1) Expliquer le rôle de chaque composant du coffrage (voir coupe type Coffrage).
2)

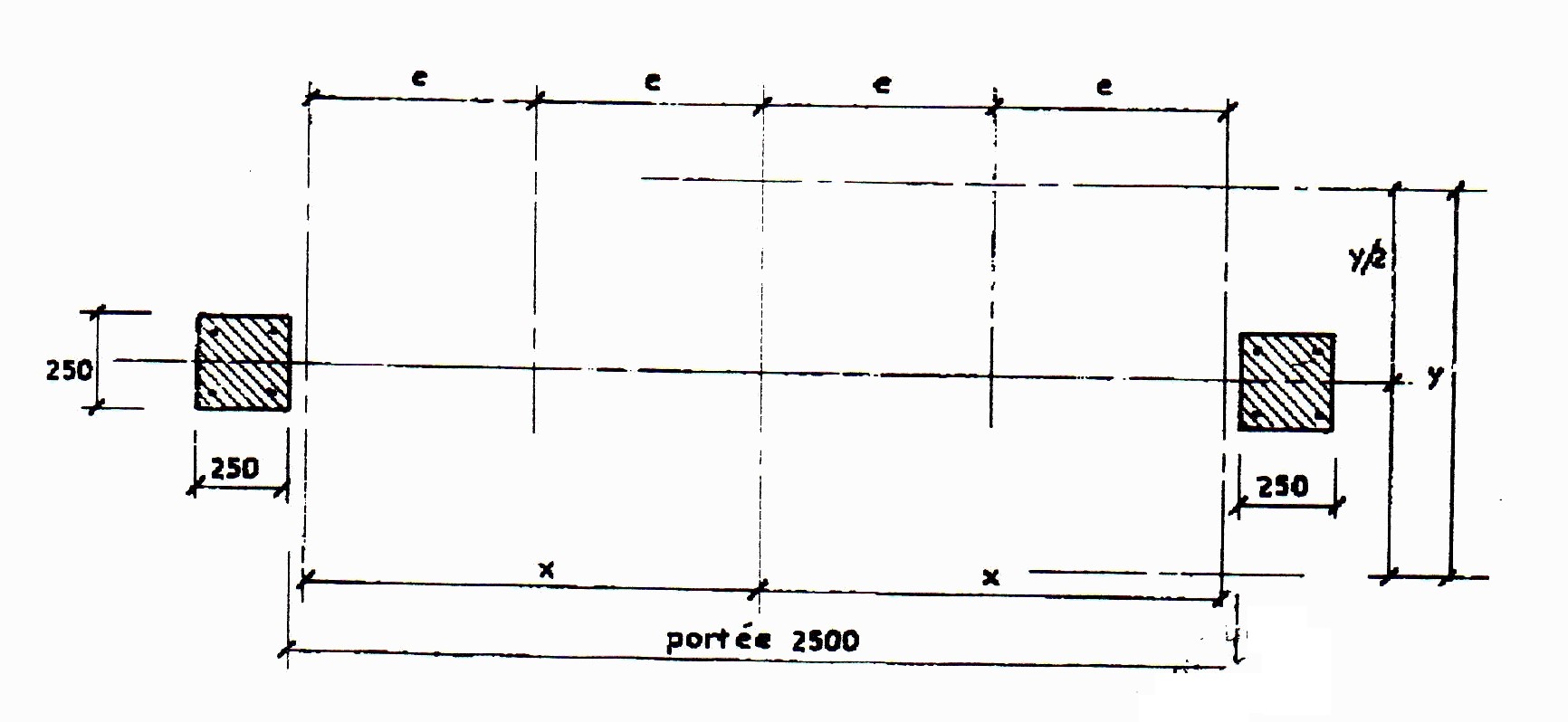

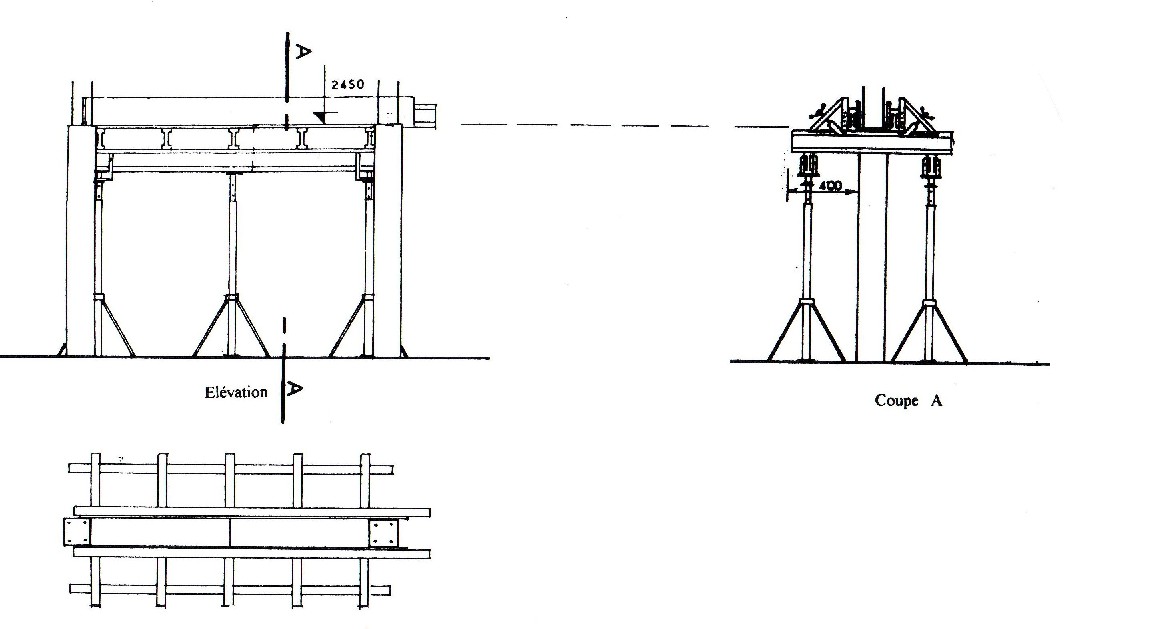

Déterminer les cotes des espacements des poutrelles
secondaires e, et des poutrelles principales Y/2

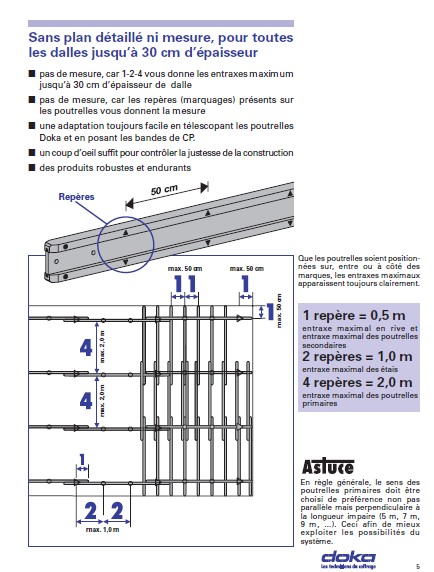

(encore appelées poutrelles Primaires)(voir plan). Pour cela "s'inspirer" de la méthode forfaitaire

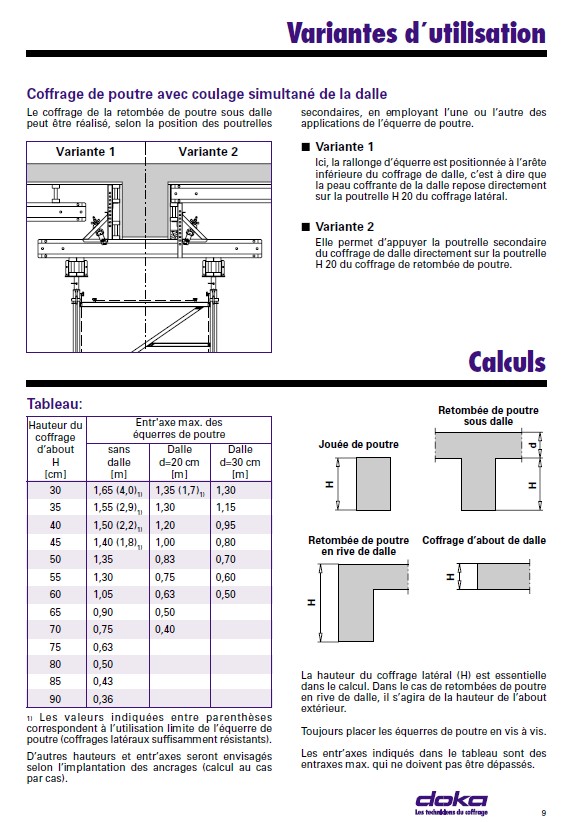

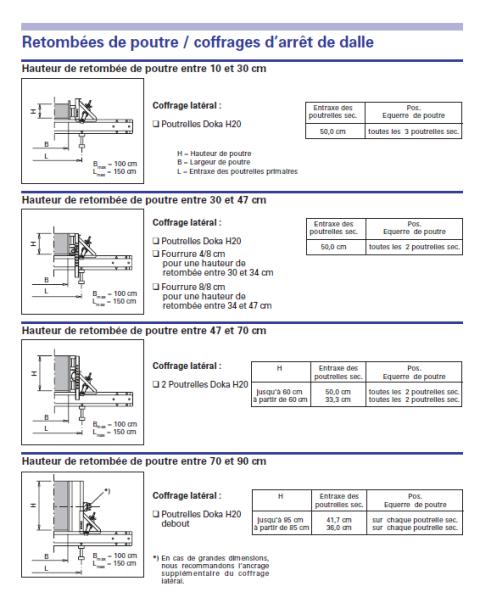

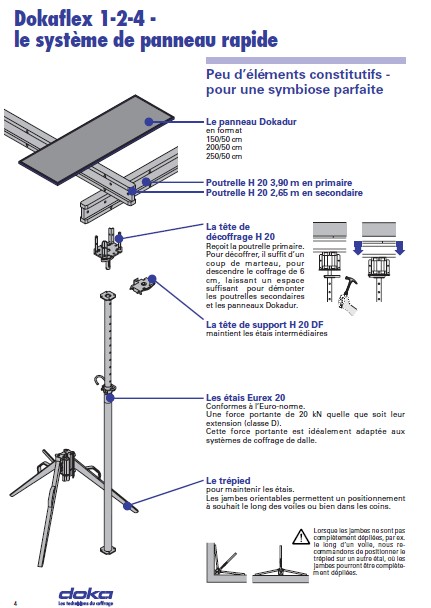

1-2-4 (voir documentation DOKA H20)
3) Etablir un schéma de la vue en plan de l'étaiement
Questions 1, 2 et 3 sur le document réponse DR1

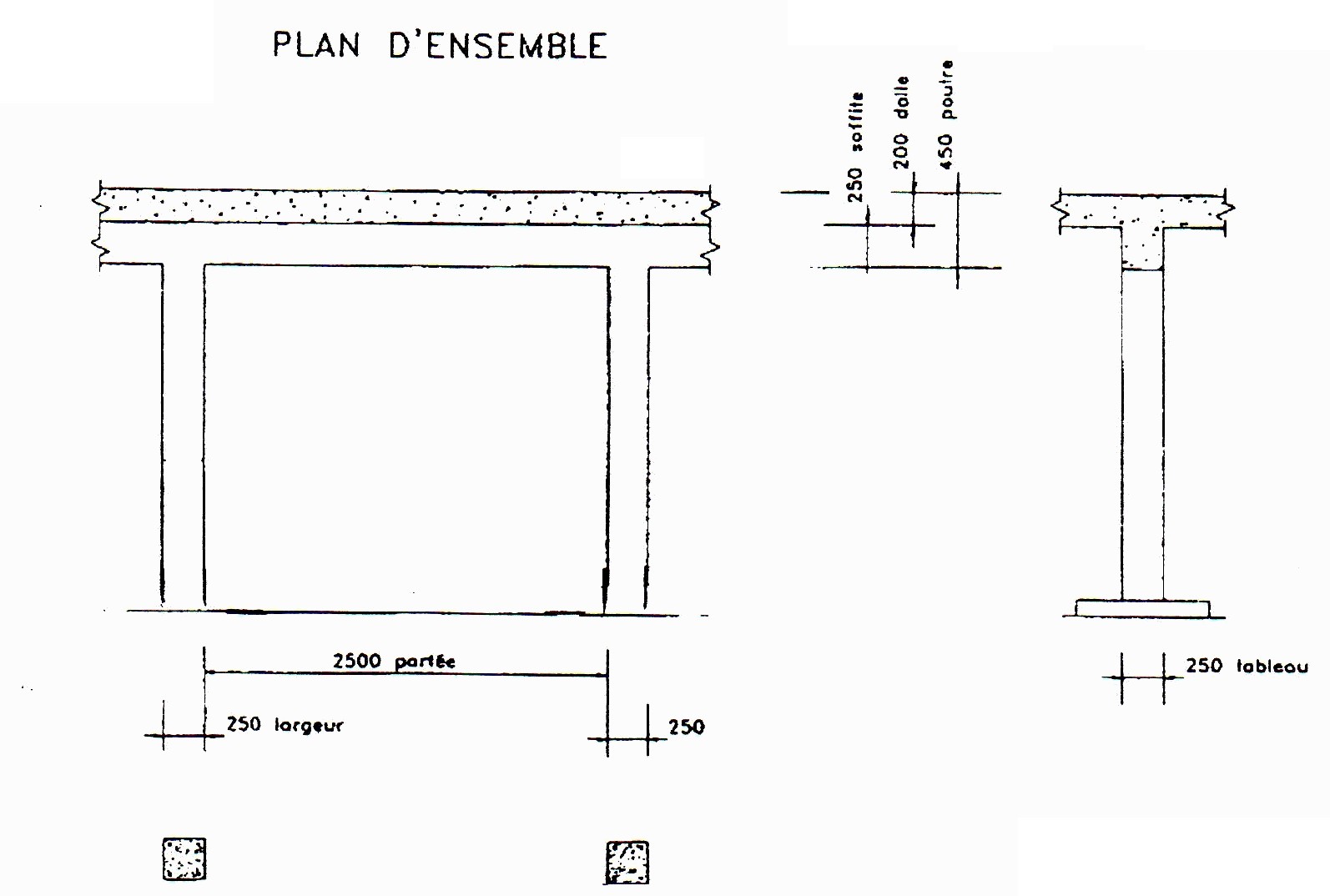

4) Après avoir étudié le plan de
principe et observé le site de réalisation, compléter
le tableau de nomenclature des différents éléments
constituant le coffrage (dimensions et pointage)

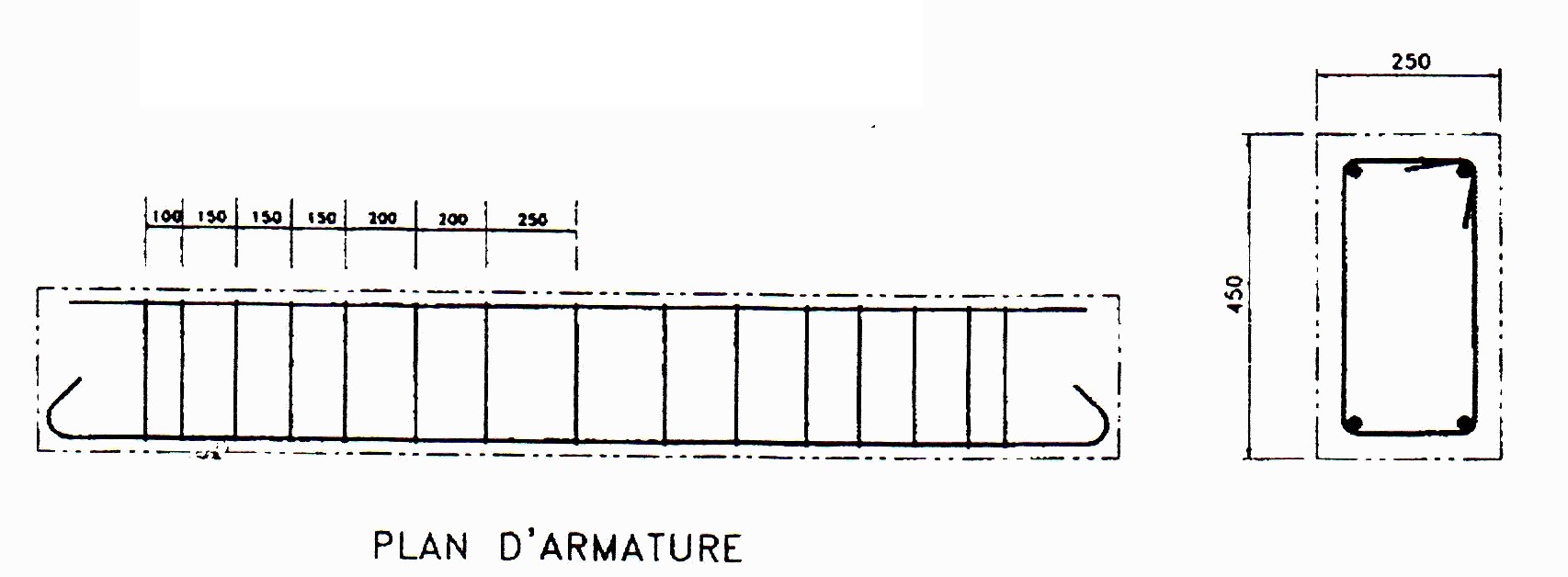

5) Le schéma d'armature est donné. L'enrobage est de 35 mm. Compléter le bordereau de l'armature de la poutre.
Questions 4 et 5 sur le document réponse DR2
6) Après
avoir pris connaissance de la cote IGN donnée par le
professeur, calculer la cote IGN de l'arase inférieure de la
poutre.
Question 6 sur le document réponse DR3
Mise en œuvre du coffrage DOKA. La mise en œuvre du coffrage s’effectuera dans l'atelier de génie civil (voir photo pour identifier la zone).
Matériel
Doka :
Travail demandé :
Après avoir repéré les différents éléments :

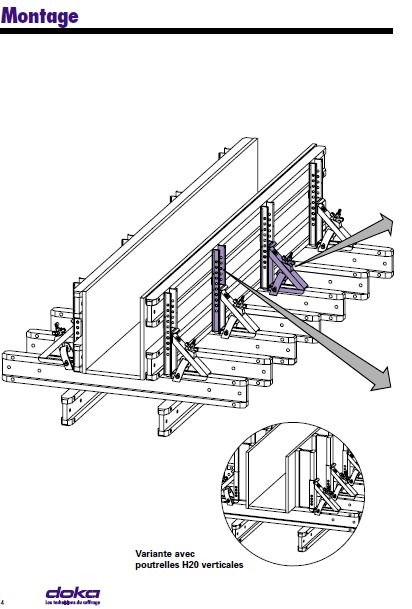

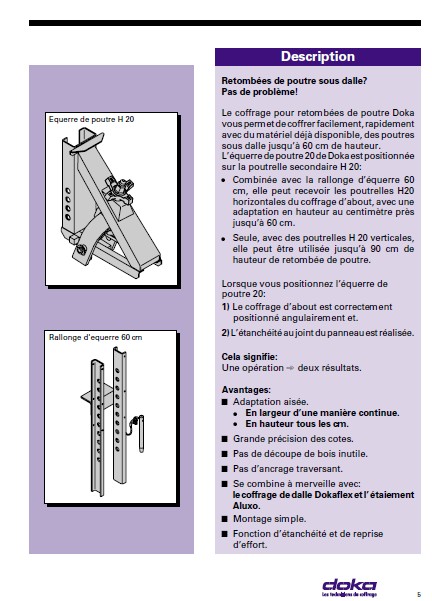

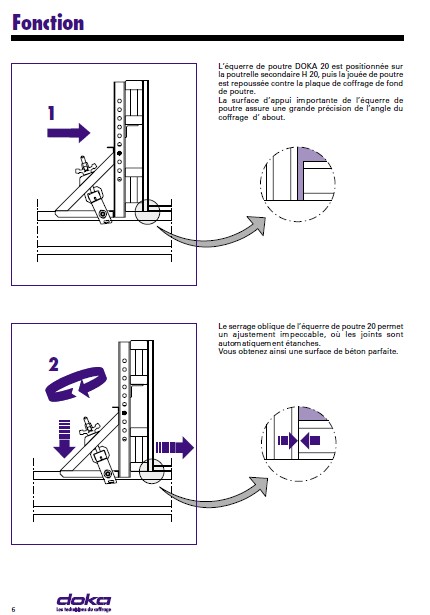

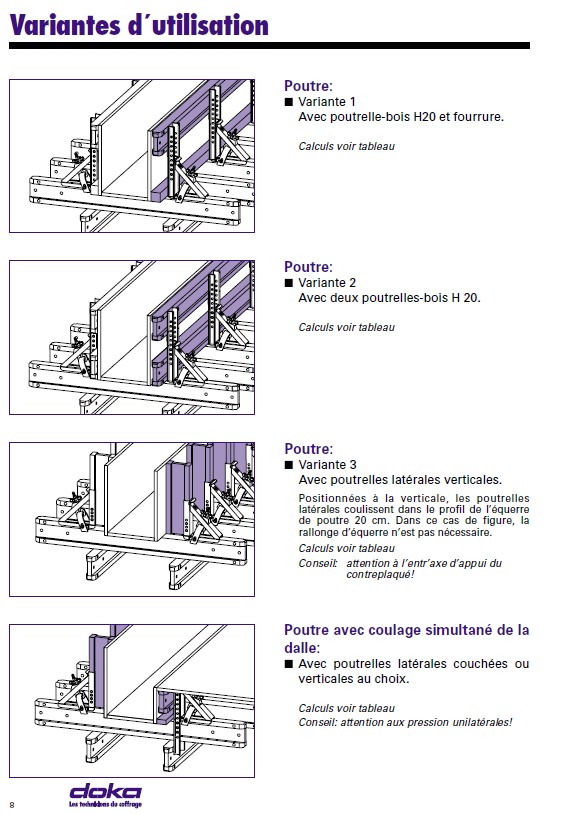

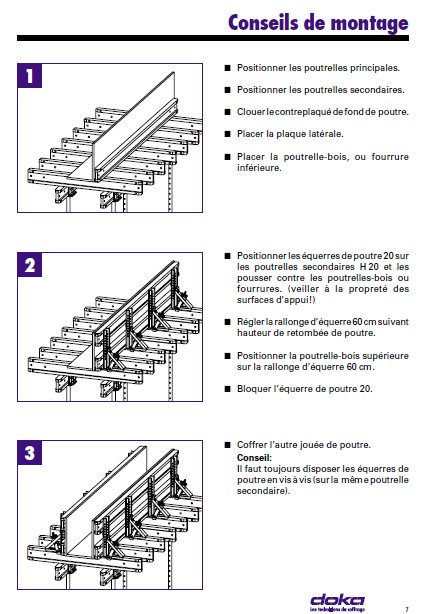

1) Réaliser le montage complet du coffrage entre deux poteaux (voir mode opératoire DOKA p1, p2, p3, p4, p5, p6 et p7).
2) Mettre en place la cage d'armatures.
3) Procéder aux différents contrôles et remplir la fiche d'exécution.
Remplir le document réponse DR4
